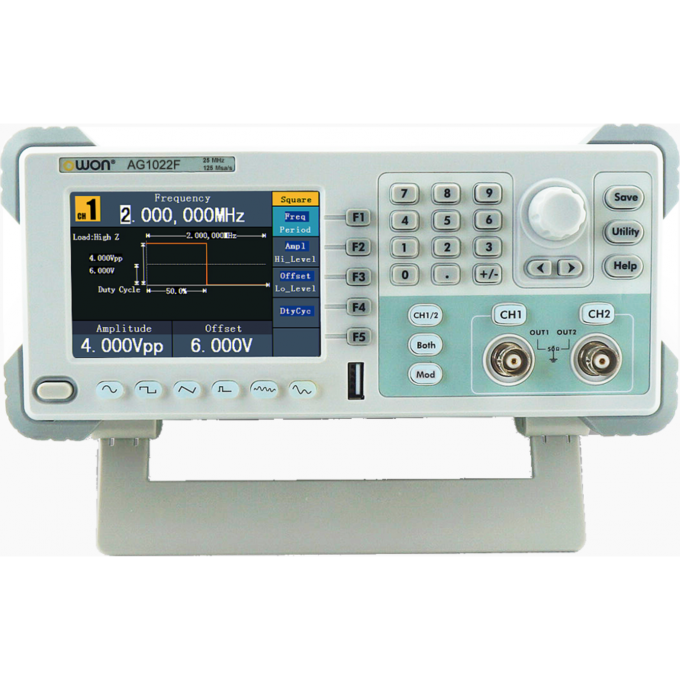

Универсальный DDS-генератор сигналов OWON двухканальный 25 МГц AG1022F

OWON AG1022F — это универсальный двухканальный DDS-генератор сигналов, объединяющий функциональный генератор и генератор сигналов произвольной формы. Прибор использует технологию прямого цифрового синтеза (DDS) для обеспечения стабильного и точного выходного сигнала с низкими искажениями. Максимальная частота выходного сигнала составляет 25 МГц. Устройство оснащено цветным TFT-дисплеем с диагональю 9.9 см и разрешением 480×320 пикселей, а также поддерживает интерфейсы USB Host/Device и RS232 (опция). Встроенный 6-разрядный частотомер работает в диапазоне от 100 мГц до 200 МГц.

Генератор поддерживает формирование разнообразных форм сигнала, включая синус, меандр, пилообразный, импульсный, шумовой, экспоненциальный рост/спад и постоянный ток. Доступны различные режимы модуляции: AM, FM, PM, FSK, PWM, свипирование и пакетный режим. Разрешение по частоте составляет 1 мкГц, по вертикали — 14 бит. Диапазон сигналов произвольной формы варьируется от 1 мкГц до 10 МГц, а длина памяти формы сигнала достигает 8K точек. Прибор также поддерживает внешнюю модуляцию, внешний запуск и внешний опорный генератор.

OWON AG1022F предназначен для использования в научно-исследовательских лабораториях, образовательных учреждениях, на производстве и в ремонтных мастерских. Он подходит для тестирования электронных схем, калибровки оборудования, моделирования различных сигналов и проведения экспериментов, требующих точного и стабильного источника сигнала. Два независимых выходных канала расширяют возможности применения, позволяя генерировать одновременно два различных сигнала.

Комплектация включает сам генератор OWON AG1022F. Дополнительные аксессуары и опции, такие как RS232-интерфейс, могут приобретаться отдельно. Габариты устройства составляют 235×110×295 мм, вес — 3.1 кг.

• Формирование сигнала методом прямого цифрового синтеза (DDS);
• Два независимых выходных канала;
• Разнообразные формы сигнала: синус, меандр, пилообразный, импульсный, шумовой, экспоненциальный рост/спад, постоянный ток;
• Сигналы произвольной формы;
• Режимы модуляции: AM, FM, PM, FSK, PWM, свипирование, пакетный режим;
• Встроенный 6-разрядный частотомер (100 мГц – 200 МГц);
• Поддержка внешней модуляции, внешнего запуска и внешнего опорного генератора;
• Цветной TFT LCD дисплей 9.9 см (480×320);
• Интерфейсы: USB Host/Device, RS232 (опция).
